简述移动式平衡吊结构

作者：发布于：2016/3/8 12:48:58 点击量：

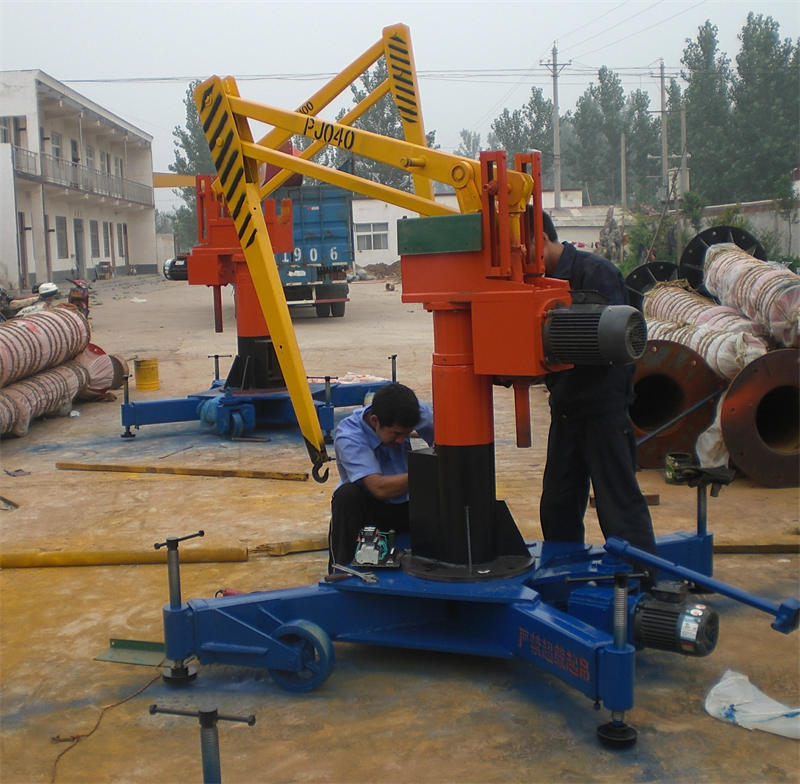

移动式平衡吊由平衡吊、底座、移动行走车轮、支撑腿和支撑结构组成

1、平衡吊部分由平衡臂、传动箱、减速箱、立柱和电气控制箱五大部分组成。

（1）平衡臂由大臂、小臂、连杆、支杆（箱内）及各铰链组成。杆系的两组支点分别在垂直和水平导轨槽内移动。起重臂的下端装有吊钩和按钮盒，小臂的末端装有自重平衡锤。

（2）传动箱：箱内有丝杆、螺母机构和安全离合器，当移动式平衡吊起吊重物超过额定载荷10%时，离合器打滑，重物不能上升。

（3）减速箱：采用摆线针轮减速机。

（4）立柱：固定在移动底座上起支承作用。

（5）电气控制装置：控制箱装于移动式平衡吊箱体内部，箱体盖板上设有主令开关，起重臂下部装有控制按钮盒。

2、底座部分由型钢焊接框架及台面板组成。底座上平面用于安装平衡吊。底座下平面安装移动行走车轮。

3、移动行走车轮：车轮部分由两个固定车轮与两个万向车轮组成，此组成结构便于整机的推动以及方向的控制。车轮采用铁芯尼龙轮，摩擦阻力小，减小对地面的伤害。

4、支撑腿：当移动式平衡吊到达指定地点，将支撑腿从底座上伸展到最大位置，有支撑结构将底座支撑，调整底座水平，同时确保起吊重物不会倾翻，在支撑腿没有完全支撑的情况下不能起吊重物，以免发生倾翻事故。
